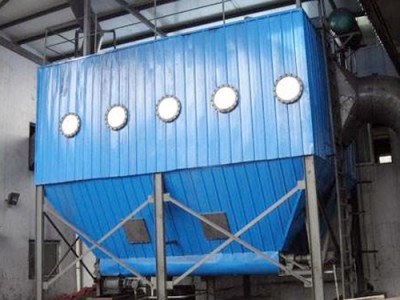

PPC气箱脉冲布袋除尘器具有四个系列33种规格。过滤面积从93-4361m2，处理风量从6900m3/h到314000m3/h，广泛适用于建材、水泥、冶金、机械、和耐火材料行业;特别适用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统(或除尘系统);也可适用于煤磨收尘，但要增设防爆措施，除尘器结构也要相应改变。还可适用于含尘浓度特高气体的收尘，如带o-sepa选粉机的粉磨系统，其气体含尘浓度高达1000g/m3(标)以上，可不设置作预收尘用的旋风除尘器。对于我国北方严寒地区，本除尘器在增加加热保温装置后出能适用。
PPC/PPW气箱式脉冲除尘器结构：
这是一种分室结构拼装式，由室顶电磁脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清类(即所谓离线清灰)的袋式除尘器。它与一般喷吹式脉冲袋式除尘器的清灰不同，喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰(即所谓在线清灰)，而其它排滤袋仍进行过滤，即清灰与过滤同时在一室中混合进行，清下的粉尘二次飞扬，有部分会被相邻除尘滤袋收去，不利于含尘浓度较大的气体过滤。PPC型分室气箱脉冲是在一个室内关阀停止过滤情况下进行的，而且不停机替换一个室的滤袋。
脉冲布袋除尘器清灰程序的研究设计同工作原理一、布袋式脉冲除尘器清灰程序的研究设计
清灰程序的设计非常重要，它是根据反吹清灰原理、滤袋鼓胀与缩袋变形的时间以及滤袋的尺寸大小、粉尘比重等因素综合考虑设计的。
如果程序的执行时间、清灰状态安排设计不合理，将会影响除尘器的清灰效果和使用效果。
目前，通常采用的清灰程序以“二状态”(过滤~清灰~过滤)居多，也有采用“三状态”(过滤~清灰，静止沉降~过滤)。这两种清灰状态均存在一定问题，如“三状态”清灰力度不够，影响清灰效果；“二状态”清灰过程中抖落的粉尘没有沉降时间，会出现“二次扬尘”和“粉尘再附”现象；“粉尘再附”严重时会产生“失控”现象，造成除尘设备失效。
为了解决“二状态”和“三状态”清灰中存在的问题，重新研究、设计了一种“组合状态”清灰方式，即过滤~反吹清灰~过滤(抖动)清灰~静止沉降一过滤。
该“组合状态”清灰是将“二状态”和“三状态”清灰的优点组合在一起，既有“二状态”的清灰力度，又有“三状态”的静止沉降过程，并在“组合状态”中增加了其有的滤袋抖动过程。“组合状态”清灰工作过程如下：(l)开启反吹风机，待风机平衡后，打开反吹风机前面的截止阀，提升切换阀将出风口关闭的同时，打开反吹风口。反吹风机鼓人与过滤气流方向相反的逆向清灰气流，逆向清灰气流置换小袋室中滤袋内的过滤气体，改变了滤袋内外的压差，布袋除尘设备由“膨胀”变成“缩瘪”状态，剥离滤袋表面附着的粉尘层。
(2)经过一定清灰时间，关闭反吹风机前的截止阀，提升切换阀在将反吹风口关闭的同时打开出风口。含尘气体再次进人该小袋室内，滤袋急剧地膨胀而产生抖动，再次对滤袋清灰。
(3)提升切换阀将出气口关闭，反吹风口打开，此时小袋室密封关闭，处于无风状态。使悬浮于滤袋内的粉尘有足够的沉降时间。
(4)提升切换阀在将出风口打开的同时关闭反吹风口，此时滤袋重新“膨胀”，恢复到过滤状态。各种状态的过渡均是依靠提升切换阀和截止阀完成。“停止清灰、粉尘沉降时间”与滤袋的长度、粉尘体积质量、反吹清灰气流的运动方向有关。一般粉尘沉降需40s~90s。由于我们设计的清灰机构产生的反吹清灰气流与粉尘沉降的方向相同，因此可缩短粉尘沉降时间。反吹清灰时间与滤袋的长度、反吹风速有关。
一般滤袋缩瘪时间为10s~20s，鼓胀时间为5s。反吹清灰程序设计时，各步骤所需时间计算、设定准确，否则就会影响除尘器的清灰效果和使用效果。
二、过滤式低压脉冲布袋除尘器的工作原理
LUP系列过滤式低压脉冲布袋除尘器有着比较多的优点，因此被工业生产、建材等行业广泛的使用。该除尘技术的研制，是由于市场上急切的需求一个大型的布袋除尘设备。经过长期的实践和开发，我国一些公司然后研制出了率、轻型化、通用模块的新型除尘设备。新型的除尘设备，无论是在设计、安装还是制作方面，都比传统的设备简便。低压脉冲布袋除尘器提高了除尘的效率，也赠加了设备的适用性。该除尘设备，选择了涤纶为布袋材料。涤纶布袋可以防静电、防水、防油，而且适应于不同的粉尘、湿度状况。单机袋式除尘器之上没有文氏管，减轻了工作的阻力，而且简便的维修和维护能力也被工业行业所认可。
除尘器滤袋适应于自然的环保。新换代的滤料材料也提高了机电产品的使用寿命。我国工业、建材等行业已经广泛的使用袋式收尘器。本次所开发研制出的LLJP系列过滤式低压脉冲布袋除尘器，借鉴于国外的除尘器。该除尘设备有着低压脉冲喷吹和分室反吹的优点，有着强的适用性，而且降低工作阻力，延长除尘器滤袋的使用寿命。LUP系列除尘器，被建材、炼钢、电力、、铝电解等领域广泛的使用，取得了良好的运行评价。
该除尘器是由上、中、下箱体以及灰斗构成，其中的上、中、下箱体是分室结构。LUP系列采用分室循环的全压爆吹法，在除尘时，带着粉尘的气体进入进风道内，因为重力的缘故转入灰斗内。
粗的尘粒会掉入灰斗的底部，而细的尘粒会流到上箱体上，到达净气管，被排风机排出去。清灰除尘的整个过程，是先将净气出口给切断，让分室停风清灰。将电磁阀开启之后，压缩空气来吹清灰。在中低压的情况下，电磁阀的关闭时问能够保证喷吹时除尘器滤袋中的粉尘进入灰斗之内，避免粉尘脱离除尘器滤袋又随气流飘到除尘器滤袋的表面。LUP系列除尘器还有一个特点，因为它使用的是低压电磁阀喷吹清灰，因此除尘器滤袋会在诱导气量的影响下，瞬问膨胀布袋，将布袋之上的粉尘全部抖落。这样除尘器滤袋便能的清洗掉灰尘。
编程的控制仪，能够全自动的控制好电磁阀、排气阀和卸灰阀。
