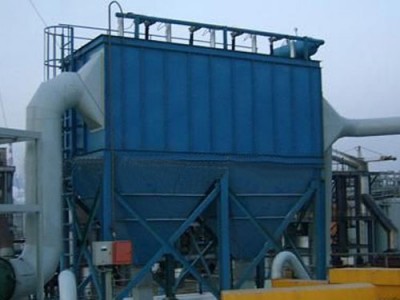

布袋除尘器设备的结构由以下部分组成：
1、箱体：包括袋室、净气室、多孔板、除尘布袋、骨架、检修门、箱体设计耐压为5000Pa。
2、出风系统：包括风机、风机配用电机。
3、喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。
4、进气的排灰部分有三种形式：一为标准带灰斗式，二为抽屉式。三为灰仓式。
布袋除尘设备的前景和工作原理说明{一}、布袋除尘器的前景
美国圣勃雷电厂于1973年先将4台锅炉(总容量为176MW)的4台静电除尘器改为布袋收尘器，随后布袋收尘器在电站锅炉和工业锅炉上的应用日益广泛。由于许多国家自20世纪70年代以后，不仅大幅度提高烟尘的排放标准，而且对硫物的排放也越来越严格，迫使用户燃用低硫煤，导致煤灰的电阻率提高，静电除尘效率降低，不得不用布袋收尘器替代，从而使除尘布袋加迅速地发展。
在欧美、日本、澳大利亚，锅炉用布袋收尘器已有大量应用，技术已臻成熟，尤其是澳大利亚较为积极，因为普遍燃用低硫煤，电站锅炉几乎全部采用布袋除尘。容量也越来越大，目前使用布袋除尘器的较大机组达850MW。使用范围也在不断扩展，如垃圾焚烧炉使用气箱脉冲除尘器几乎已成选择。
在我国，20世纪电力系统曾进行过应用试验，在山东南定热电厂等5个电厂使用了布袋收尘器，由于当时的材料和技术水平，没有成功。失败的主要原因是除尘布袋的寿命太短。目前制造技术已得到提高，今后需在以下3方面发展布袋收尘器技术：(1)进一步改进滤料质量，增加适用于不同类型锅炉的滤料品种，延长滤料的使用寿命。
(2)实现国产化、大型化。目前已投运的国产布袋收尘器多数用于35～75t/h锅炉，少量为130～220t/h锅炉，采用进口技术和设备有用于670t/h锅炉的。如何尽快提高国产化率，应用到大容量锅炉(如300MW，600MW发电机组)上，具有重大的现实意义。
(3)进一步提高自动化水平，采用保证除尘布袋的措施，提高附属设备的质量。
{二}、布袋收尘器工作原理与说明
布袋收尘器采用涤纶针剌毡滤料作为过滤材料（滤芯），透气性能强，除尘效率高。将其制作成一个个由金属骨架包裹的圆柱状中空的滤气组件（俗称布袋），把数个滤气组件装进一个特制的箱体内，简称为气箱脉冲袋。而单机脉冲除尘器是由多个这样的气箱脉冲袋组成。
气箱脉冲布袋除尘器，采用反吹除尘法，不仅能净化一般的含尘硫气体，还能处理入口浓度达1300g/Nm³的含尘气体。烟气中所含的水蒸气由于其温度较高，在100℃左右，初呈气态；从喷雾塔出来后，温度有所降低，冷凝成水滴附在烟气中的尘粒上，呈现雾状；进入气箱脉冲布袋除尘器时尘粒即被捕集下来。
除尘清灰工作过程为：以一个袋为例，含尘气体由进口处直接进入气箱的袋室；由于有负压风机的引力驱动作用，含尘气体由外及里，自下而上，克服阻力，穿越滤芯到达上部箱体；粉尘就会被阻挡在滤器组件之外，小的颗粒被吸附在滤芯的表面，大的颗粒直接掉到下面的灰斗中；经过过滤后的含有微尘的气体在脉冲提升阀处汇集，之后从出风口排出，此时便是干净的气体。这个工作过程的过滤状态所示，过滤状态就是对含尘气体进行除尘。当过滤工作达到一定时间（或阻力达到预先设定值），清灰过程开始。其工作过程为：控制器发出信号，使脉冲提升阀关闭，阻断排气；压缩空气脉冲电磁阀开启，以大于0.5MPa的压缩空气经脉冲电磁阀喷入净气室；并迅速膨胀入除尘布袋内，并产生振动作用，清洗除尘布袋外侧表面上的粉尘，粉尘掉落到灰斗。这个动作完成后（大约6～15s），压缩空气脉冲电磁阀关闭，提升阀重新打开，该箱室的除尘布袋重新回到过滤状态。
喷雾塔的尾气中含有大量的粉尘和SO2等废气，经过旋风除尘和布袋除尘后的烟气的粉尘量可降到40mg/m³以下，比之前的8000mg/m³降低了两个数量级，效果非常明显。除下来的粉尘都是陶泥粉，可以回收利用。
以某气箱脉冲布袋除尘器为例，布袋收尘器由18个气箱脉冲袋组成。气箱脉冲袋需要定期清洗滤芯表面的粉尘，防止堵塞。清灰时采用分箱（袋）清灰的方式，逐箱隔离、轮流进行，逐一按要求进行清灰直至较后一个箱室清灰完毕，此为一个清灰周期。除尘器的脉冲喷吹宽度和清灰周期，是由清灰程序控制器自动控制连续进行，从而保证了清灰的效果。
