点击图片查看原图

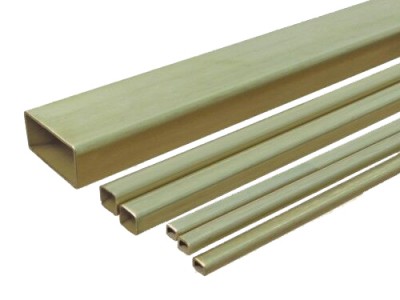

异型黄管用途：可做各种深拉和弯折制造的受力零件，散热器外壳、导管、波纹管、垫片等。
异型黄管规格：各型号等规格齐全，并可根据客户要求定制。
异型黄管主要物理参数：
抗拉强度：σb (MPa)：≥265
伸长率：δ10 (％)：≥50
热加工温度820～870℃
硬度：8.5g/cm³（HV）
黄铜管化学成份：
铜 Cu ：63.5～68.0 锌 Zn：余量 铅 Pb：≤0.03
P：≤0.01 铁 Fe：≤0.10 锑 Sb ：≤0.005
铋 Bi：≤0.005 注：≤0.3(杂质)
H65黄铜带力学性能：
抗拉强度 σb (MPa)：≥390
注：棒材的纵向室温拉伸力学性能 。
铜管安装操作工艺要点及铜管硬度检测方法【一】、铜管安装操作工艺
A、工艺流程：铜管调直切割弯管焊接支架及管道穿墙安装补偿器安装预热和热处理阀门安装试压压接连接。
B、铜管加工
a、小口径铜管运输储存状态为盘圆，使用前进行调直，调直应先将管内充砂，然后用调直器进行调直；也可将充砂铜管放在平板或工作台上，并在其上铺放木垫板，再用橡皮锤、木锤或方木沿管身轻轻敲击，逐段调直。
b、调直过程中注意用力不能过大，不得使管子表面产生凹坑、划痕或粗糙的痕迹，调直后的铜管应清理干净，不应残留砂子。
、铜及铜合金管的切割可采用钢锯、砂轮锯，但不得采用氧一乙炔焰切割。铜及铜合金管坡口加工采用锉刀或坡口机，但不得采用氧一乙炔焰来切割加工。夹持铜管两台虎钳钳口两侧应垫以木板衬垫，以防夹伤管子。
、铜管煨弯时，应根据材质、管径和设计要求等条件来决定，尽量不用热煨，因热煨后管内填充物不易清。一般管径在100mm以下者采用冷弯，管径在100mm以上者采用弯头。铜弯管部位直径长度不应小于管径且不少于30mm。
C、焊接：
a、D>100mm铜管采用氧－乙炔焊接，为防止熔液流进管内，对口焊接时应注意内壁齐平，内壁错边量不得超过管壁厚度的10%，且不大于1mm，也可采用加衬焊环的方法焊接。
、不同壁厚的管子、管件组对可按碳钢管的相应规定加工管子坡口，坡口面及其边缘内外侧不小于20mm范围内的表面，应在焊前采用溶剂除去油污，采用机械方法或化学方法清膜，使其露出金属光泽；焊丝使用前也应用同样方法处理。
c、气焊焊丝的直径约等于管壁厚度，采用一般紫铜丝或“HS201”(特制紫铜焊丝)、“SH202”(低铜焊丝)；气焊熔剂方面采用“CJ301”。焊前把管端和焊丝清理干净，并用砂纸仔细打磨，使管端不太毛，也不太光。
、黄铜焊接时应进行预热，其预热温度为：壁厚为5~15mm时，为400~500℃；壁厚大于15mm时，为550℃；预热宽度以焊口中心为基准，每侧为150mm。焊缝应及时进行焊后热处理，热处理温度：应力处理为400~450℃；退火处理为550~600℃。
e、铸铜阀门与铜管连接采用锡焊，一般焊口采用插接形式，插接长度为管壁厚度的6~8倍；管子的公称直径D<25mm时，插接长度为(1.2~1.5)D；锡焊后的管件，在8小时内进行清洗，除去残留的熔剂和熔渣，采用煮沸的含10％~15％的明矾水溶液涂刷接头处，然后用水冲洗擦干。
D、压接
a、D≤100mm铜管采用从欧洲引进的VIEGA压接技术，以VIEGA制作的铜压接配件，配合高品质的铜管，使用专用工具施压咬合固定。
、管件安装前利用修边器，清切口内外毛边，然后将管件转紧，选用对应口径的钳口接到压接工具上，对正角度与正确位置施压即可。
c、压接技术与普通焊接技术分析比较项目工具(压接方式施工法)电式压接焊。
【二】、铜管硬度检测方法及检测标准
1、焊接纯焊接铜管在关于黄铜管的美国标准ASTMB36、B36M-91a和关于铜管的美国标准ASTMB152-92中都述及“洛氏硬度试验是检验各种状态黄铜（或纯铜）是否符合拉伸强度或晶粒大小要求较快而方便的方法”据美国标准ASTMB447-92a《焊接铜管》，焊接铜管的硬度用洛氏或表面洛氏硬度计检测。
2、焊接黄铜管据美国标准ASTMB587－88《焊接黄铜管》，焊接黄铜管的硬度用洛氏或表面洛氏硬度计检测。各种状态焊接黄铜管的力学性能应符合表３和表４的规定表３焊接管、焊接并冷拔状态的全精制管的力学性能要求铜合金UNS号状态类型外径,英寸(毫米)壁厚英寸(毫米)较小洛氏硬度30T较小抗拉强度千磅/英寸2(兆帕)。
3、无缝纯铜管据美国标准ASTMB75M－92a《无缝铜管》，无缝铜管的硬度用洛氏或表面洛氏硬度计检测。各种状态无缝铜管的力学性能如表５所示。表５拉拔状态和退火状态管材的力学性能要求状态外径或，较大平行外表面间距离，（毫壁厚（毫米）洛氏硬度平均晶粒度（毫米）抗拉强度兆帕屈服强度较小,兆帕标准代号以前名称标度硬度值。
4、无缝黄铜管据美国标准ASTMB5M－91《无缝黄铜管》，无缝黄铜管的硬度用洛氏或表面洛氏硬度计检测。
5、评论关于铜管方面的我国标准在力学性能方面只规定了拉伸试验，没有规定硬度试验。而先进标准，例如美国标准，早就在几乎每一项铜及铜合金标准中规定了硬度试验，特别是洛氏硬度试验。在关于黄铜管的美国标准ASTMB36/B36M－91a和关于纯铜管的美国标准ASTMB152M－92中都述及“洛氏硬度试验是检验各种状态黄铜（或纯铜）是否符合拉伸强度或晶粒大小要求较快而方便的方法”。我国标准中没有关于硬度试验的规定，其原因可能有两个，其一是国内标准化工作还滞后于，其二是国内可能还缺乏可直接测试铜管洛氏或表面洛氏硬度的仪器。
河间市通海铜业有限公司（http://www.tonghaitongye.com）主要生产铜牌号：T2、T3、TP2、H62、H65、H68、各种规格异型黄管，散热器铜管，焊接铜管及各种异型产品可定做加工。竭诚为新老客户提供 电力铜管，异型铜管，异型铜棒产品和满意的服务，并随时恭候新老客户光临指导。
