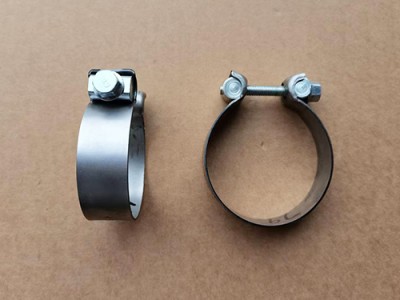

双管卡箍疲劳断裂失效同结构形式其一、U型卡箍疲劳断裂失效
U型卡箍种类非常多，包括铰链式U型卡箍、双耳式无极U型卡箍、柳接式U型卡箍、快拆式U型卡箍等。双管卡箍断裂失效时有发生，有一部分是由于制造工艺、选材以及装配工艺问题，原因包括高温蠕变断裂、应力腐蚀、回火不充分导致的脆性断裂，以及焊接工艺导致的腐蚀疲劳断裂；还有一部分是由于设计问题产生造成U型卡箍部分应力集中，产生疲劳断裂失效。
起落架固定U型卡箍主要用于应急放起落架系统，主要由耳片、卡带、螺栓、垫圈、自锁螺母等装配而成，耳片采用焊接固定在卡带上，目前国内对于此材料的研究较少，且多是在民用产品。魏育君、张凯等对2Cr13Mn9Ni4奥氏体不锈钢的应力腐蚀与焊接热处理的耐蚀进行研究；但由于焊接与热处理引起的2Cr13Mn9Ni4零件失效的相关文献未见于期刊报道中，且缺乏对失效影响因素的系统研究，缺少失效预防的可借鉴内容。
故障U型卡箍经服役一段时间后发生多起断裂，断裂位置均位于距离卡带与耳片焊趾一定距离处。其断裂后对应急放下起落架系统有不利的影响，严重时可导致系统失效，为飞行安 全埋下较大隐患。
其二、双管抱箍的结构形式
卡圈数目采用4~6个，小规格导管直径40~70mm时，采用4个；大规格导管直径80~140mm时，采用6个。一般多采用4个以上卡圈，且随着导管直径的增加，卡圈数目也相应增加。
箍带与卡圈之间采用铆接结构，这种结构和以往的箍带与卡圈之间的焊接结构相比，无焊接应力，能获得高强度的密封连接，目前在国内外该结构形式成为较先进、较可靠、维修性较佳双管抱箍，同时还减少经常拆卸引起箍带变形疵病。
两凸缘设计有宽(0.2±0.5)mm、高0.6，45°角的梯形小凸台，且凸台上45°角过渡处锐边不打钝、光洁度采用Ra0.8的精度，这种结构与矩形截面密封圈配合使用，可获得高强度的密封性能。
两凸缘与密封圈之间采用梯形槽密封结构，这种结构与矩形截面密封圈配合使用，U型抱箍易于加工、便于定位夹紧。凸缘与卡圈之间采用圆锥面干涉过盈配合联接，同轴性好，耐冲击性能好，装拆方便，不需很大轴向力，配合面不易擦伤，可以多次装拆而不影响其联接强度，但对配合面的接触精度、表面加工精度要求高。其接触率要求大于73%，应接触均匀。本结构中凸缘与卡圈之间接触面的几何形态完全相同，处处贴合，且接触面的表面粗糙度为Ra0.8的高精度要求。
箍带采用轻便式结构，在箍带上设计有减轻孔和铆钉孔，结构紧凑，质量轻，大大减轻了箍带的质量，从而实现结构轻便、操作灵活、高强度密封和可靠性，提高作战性能。
在螺母中设有保险孔，连接固定好打上保险，既可以防松，又可以防止人为的破坏。
